一、方案背景與目標

● 空壓機作為工業領域主要耗能設備，其耗電量占企業總能耗的 10%-35%。

● 傳統空壓機存在負載波動大、能效利用率低、維護成本高等問題。

● 安科瑞ADL400及ADW300系列三相電表憑借高精度測量（0.5S級有功電能精度）、諧波分析（2-31次分次諧波檢測）、多協議兼容（Modbus RTU/DL/T645/4G中臺）等核心功能，結合智能群控系統、變頻優化、余熱回收等技術，構建 “監測 - 分析 - 控制 - 優化" 閉環，實現空壓機系統節能15%-30%，并提升設備運行可靠性。

二、電表技術優勢

1. ADL400系列電表，核心功能適配性

• 實時能耗監測：同步采集三相電壓、電流、有功無功功率、功率因數、正反向電能、頻率等20+參數，支持100ms級響應數據更新，捕捉負載波動。

• 諧波深度分析：檢測2-31次分次諧波及總諧波畸變率（THD），識別電機異常運行（如變頻器故障、軸承磨損），避免諧波導致的額外能耗。

• 多費率計量：支持尖峰平谷四費率時段配置，結合分時電價政策優化用電策略，降低電費支出。

• 數據存儲與傳輸：內置 48 個月歷史數據存儲，通過 RS485 接口與能源管理平臺（如安科瑞AcrelEMS）實時交互，支持遠程配置與監控。

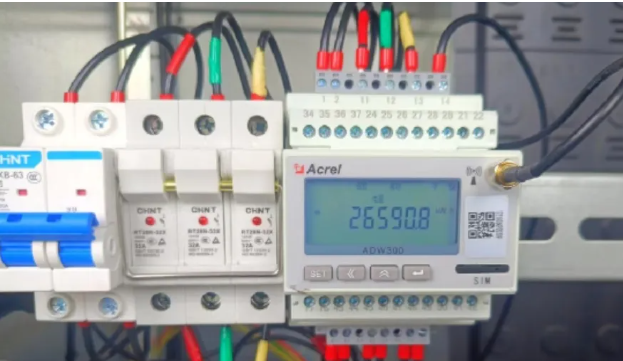

2.ADW300系列電表，核心功能適配性

ADW300系列作為三相物聯網電能表，在實時能耗監測維度展現出與 ADL400同源的技術基因，但更強調無線化與場景適配性。

• 全電參量同步采集：除常規電參量外，更有正反向有功、無功電能，峰平谷分時計量；電壓電流相角，電壓電流不平衡度、電壓電流總諧波及2-31分次諧波；當月和上月的電壓、電流、功率極值記錄大電流、功率需量及實時電流、功率需量等核心參數同步測量，功率數據更新周期達100ms級，可捕捉電機啟動、變頻器切換等瞬時負載波動

• 分布式監測優化：針對工業設備分散部署特點，內置或外置開口互感器采樣模式，支持免停電安裝，尤其適配老舊廠房配電柜改造場景，避免傳統布線對生產的干擾。

• 安全參數擴展：集成剩余電流監測與線纜溫度檢測，可實時預警漏電、過溫等電氣火災隱患，特別適合消防監管區域。

• 深度諧波解析：支持2-31 次分次諧波及總諧波畸變率（THD）測量，可識別變頻器 IGBT 故障、電機軸承磨損等異常工況導致的特征諧波（如5次7次諧波激增），通過DO 輸出聯動APF投切，將諧波畸變率控制在國標范圍內。

• 動態電能質量評估：實時計算電壓不平衡度（±1% 精度）、電流相位角（±1°）等指標，結合事件記錄功能（如過壓、欠壓、缺相），為治理方案提供數據支撐。

• 分時電價適配：支持尖峰平谷四費率時段配置，內置3套時段表，每日14個時段，可靈活匹配地方電價政策。配合4G無線通信，遠程下發電價方案，無需現場調試。

• 需量統計與負荷控制：記錄正向 / 反向有功、無功需量數據（需量15分鐘周期），通過功率閾值設置（如單回路負載超過 80% 額定功率時報警），輔助企業實施 “錯峰生產" 策略。

• 邊緣數據存儲：內置 12 個月歷史電能數據（含各費率、四象限電能），支持?jǐn)帱c(diǎn)續傳與掉電數據保存，確保數據連續性。對比 ADL400，ADW300更側重高頻數據實時性，適合短期運維分析。

• 多協議無線通信：支持RS485+4G/WiFi/LoRa 混合組網，工業場景優先選擇 4G 或 LoRa 確保覆蓋，商業樓宇可通過 WiFi 實現低成本接入。通信協議兼容 Modbus RTU、DL/T645-07 及MQTT/HTTP 物聯網協議，無縫對接 Acrel-EIoT平臺或第三方 EMS 系統。

• 智能聯動控制：通過4路DI采集開關量狀態（如接觸器分合閘），結合2 路DO輸出實現遠程控制（如欠費跳閘、諧波超限自動投切濾波器），滿足預付費管理、能耗聯動等智能化需求。

三、空壓機節能方案實施路徑

系統架構設計：

硬件層：

ADL400電表直接接入空壓機進線側，通過485總線連接至ANet智能通信管理機，實現數據集中采集。

或使用ADW300電表4G無線通訊方式，無需網關直接接入能管云平臺。

平臺層：

安科瑞AcrelEMS 3.0能源管控平臺，Acrel-EIOT物聯網能源系統，通過 AI 算法分析能耗趨勢、設備效率及潛在故障，生成優化策略。

控制層：

平臺指令下發至變頻器或群控系統，動態調整空壓機運行參數（如轉速、啟停數量）

融合了哪些節能技術

智能群控優化動態負載匹配：

根據實時用氣量自動調節運行空壓機臺數，減少空載能耗。

壓力帶控制：

設置 0.7-0.75MPa 窄幅壓力區間，避免頻繁加卸載，降低電機沖擊損耗。

變頻調速改造電機適配：

通過ADL400實時監測電機功率，實現 “壓力-流量-轉速" 動態匹配，節電率可達18%-35%。

軟啟動保護：

變頻器的軟啟動功能減少電機啟動電流沖擊，延長設備壽命，同時降低電網諧波污染。

余熱回收管理系統聯動控制：

ADW300監測余熱回收裝置的能耗變化，計算每小時回收熱量（如將 10 噸水從20℃加熱至60℃，對應減少 460kWh 電加熱能耗）。當余熱回收量超過需求時，自動調節冷卻水流量，避免能源浪費。

以智慧能源重塑企業未來：

本方案通過安科瑞ADL400/ADW300電表的高精度監測能力與智能控制技術深度融合，實現了空壓機系統的能耗管理、動態負載優化、諧波污染治理及余熱資源再利用。該方案不僅可顯著降低企業用電成本，更能通過數據驅動的精細化管理，提升設備運行效率與能源利用水平，為工業領域 “雙碳" 目標的實現提供可復制的技術路徑。
